德国欧普士CT LT测中低温红外测温仪
optris CT LT型高温测温仪专为测量非金属表面而设计。
由于红外测温仪在无须冷却的情况下可耐180°C，因此非常适合于例如在约120℃的温度下监测在汽车内部的层压过程中表面温度。
产品概述

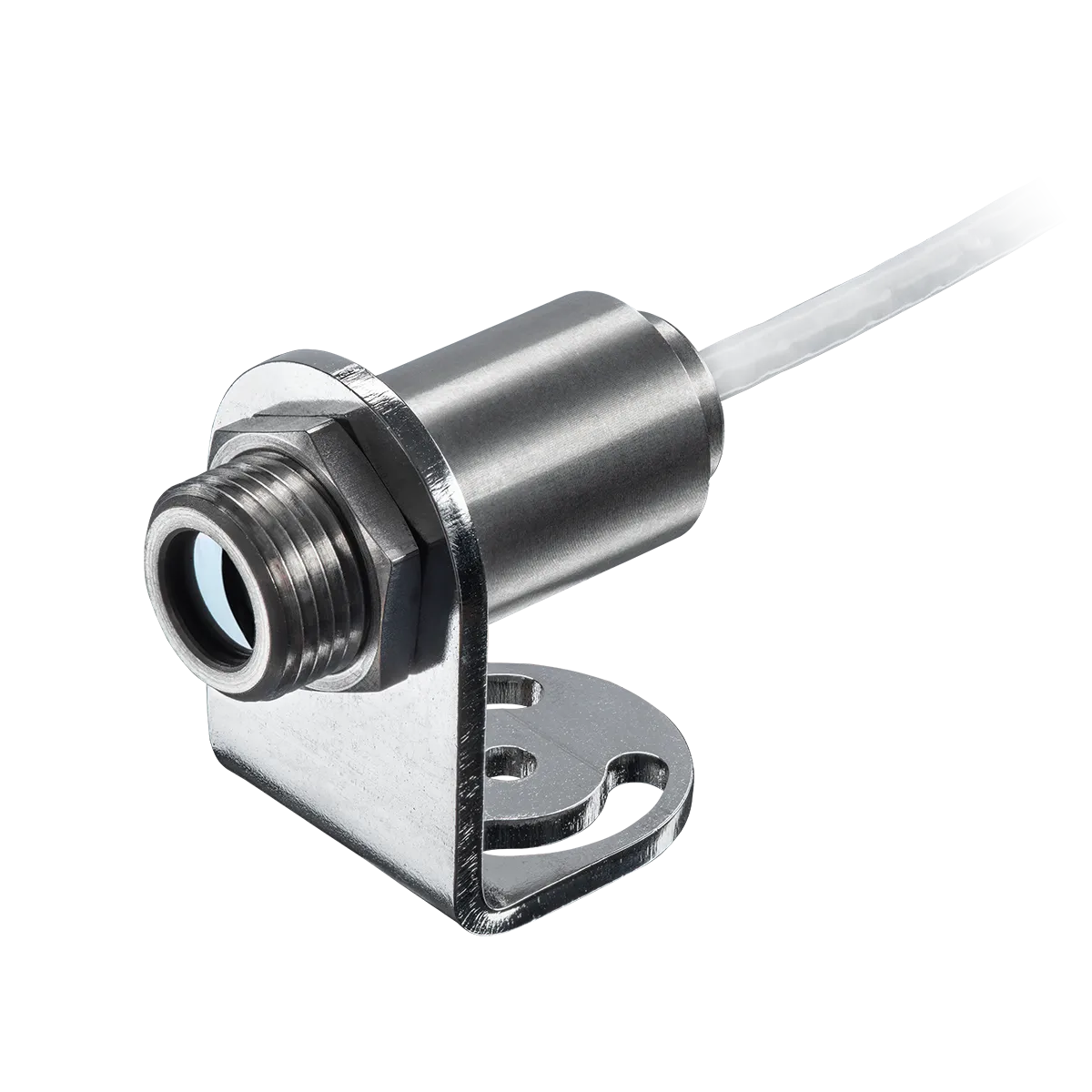

Optris CT LT 系列测温仪拥有全球最小的红外传感头之一，光学分辨率高达 22:1，光谱带宽为 8-14 微米，非常适合高发射率目标的测量，即使在低温下也能表现出色。其宽广的温度范围从 -50°C 到 975°C，使这些测温仪在非反射物体测量中表现优异。坚固的设计允许在无需额外冷却的情况下工作温度高达 180°C，使其在高温环境中表现最佳。该系列产品在德国设计制造，提供精确的非接触温度测量，并具有模拟和数字输出，便于无缝集成到机械设备中。可选配件包括安装叉、瞄准管、近焦镜头、吹气保护罩和冷却套，增强了功能，确保其在各种工业应用中的多功能性。
- 温度测量范围：-50°C 至 975°C
- 光谱范围：8 至 14 微米
- 响应时间：150 毫秒
- 环境温度额定值高达 180°C
- 高达 22:1 的距离-测点尺寸比
- 独特的抗热冲击设计，确保最佳的重复性和准确性
应用领域
在塑料工业中，中低温红外测温仪非常适合于调节薄塑料热成型过程中的温度，监测检测点温度。
在汽车内饰件模压工艺中，适合于约120℃的温度下监测在汽车内部的层压过程中表面温度。
产品优势

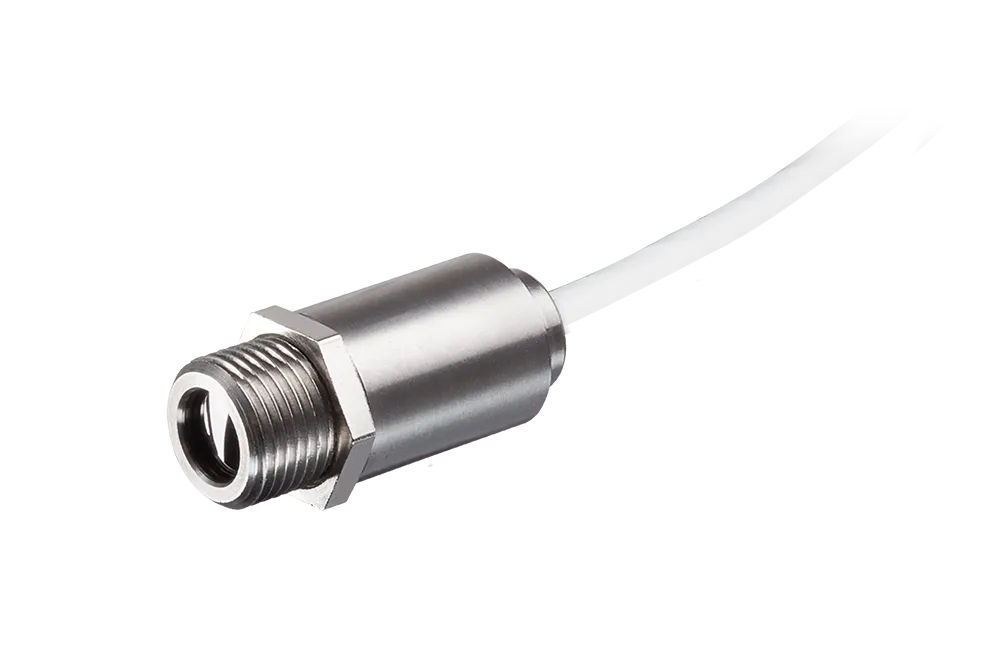

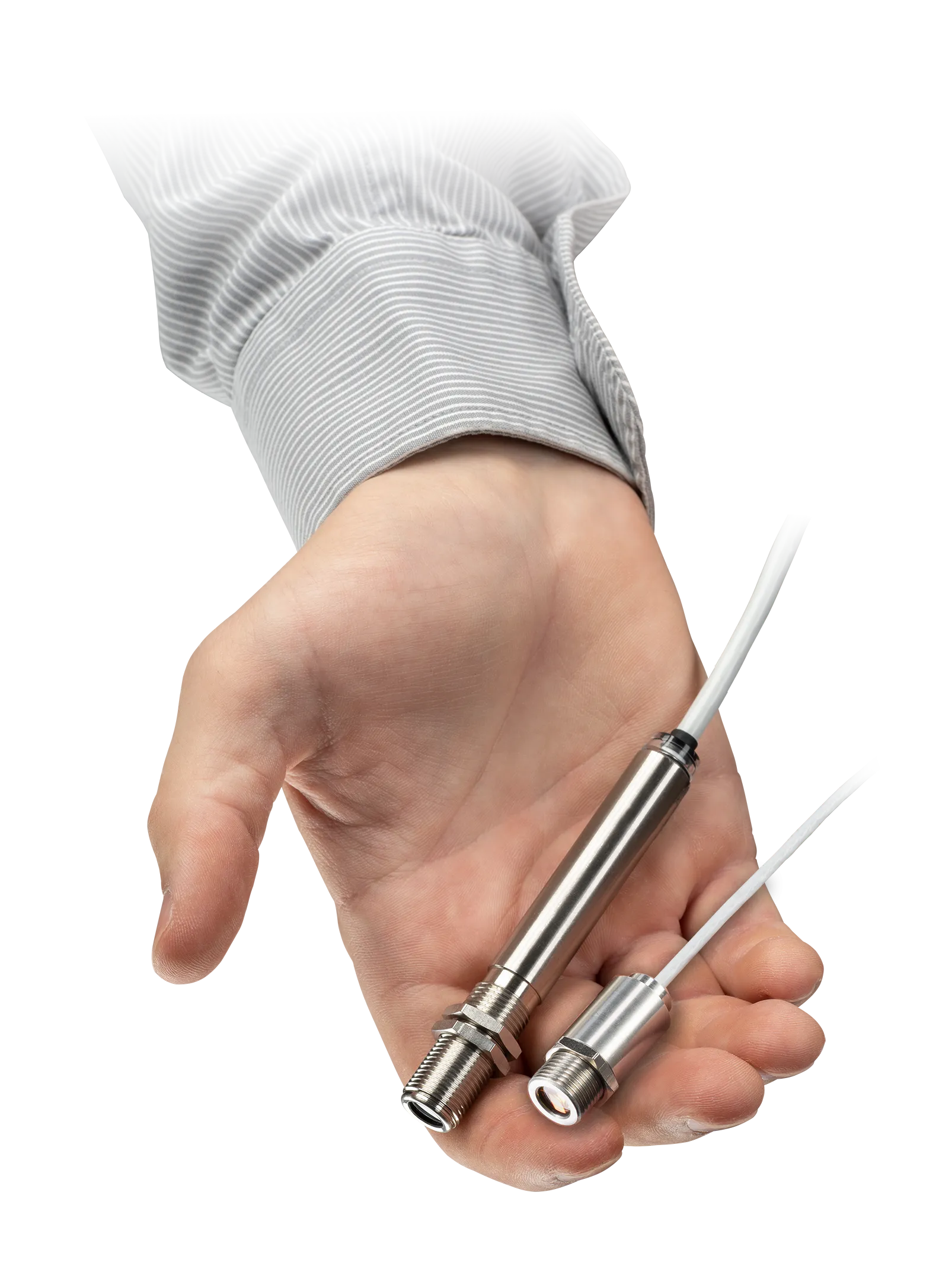

微型红外传感头，具有22:1光学分辨率，特别适合需要节省空间的工业环境安装。不锈钢传感头以及聚四氟乙烯电缆可以用于高达180℃的环境温度。分离式电子变送盒，通过按键和带有背光LCD显示的智能操作面板，可以方便的设置和调节参数。完善的模拟输出，多种数据接口模块可选。通过RS485可将32个传感头组网。组件式聚焦透镜，灵活配置。
产品包含微型红外测温传感头，带显示窗口的电器盒，1米耐高温连接电缆（3米，8米或15米电缆可选），操作手册
技术参数
|
测量参数 |
|
|
温度量程（通过软件测量） |
-50°C ~ 975°C （LT22） -50°C ~ 600°C （LT15） -50°C ~ 600°C （LT02） |
| 光谱范围 | 8 ~ 14 µm |
| 光学分辨率（90%能量） | 22:1 （玻璃光学） 15:1 （玻璃光学） 2:1 （带平板前窗） |
| CF透镜（可选） | 0.6 mm @ 10 mm （LT22） 0.8 mm @ 10 mm （LT15） 2.5 mm @ 23 mm （LT02） |
| 系统精度（环温= 23 ± 5°C） |
± 1% 或 ± 1°C |
| 重复精度 (环温= 23 ± 5°C） |
± 0.5% 或 ± 0.5°C |
|
温度分辨率 |
0.1°C |
|
噪声等效温差 |
0.05 K （LT22/LT15） 0.1 K （LT02） |
| 响应时间（95%） | 150 ms |
| 发射率/增益（通过设置键或软件调节） | 0.100 ~ 1.100 |
| 透射率/增益（通过设置键或软件调节） |
0.100 ~ 1.100 |
| 信号处理（通过软件可调参数） |
峰值保持、谷值保持、平均值，延长保持阈值和滞后功能 |
| 基本参数 |
|
| 环境等级 |
IP65（NEMA-4） |
| 环境温度 |
探头： -20°C ~ 180°C （LT02时130°C） 电子盒： 0°C ~ 85°C |
| 存储温度 |
探头： -40°C ~ 180°C（LT02时130°C） 电子盒： -20°C ~ 85°C |
| 相对湿度 |
10~95%，不结露 |
| 震动 |
IEC 60068-2-6 (正弦波形) IEC 60068-2-64（宽频噪音) |
| 冲击 |
IEC 60068-2-27 (25G和50G) |
| 重量 |
探头：40 g 电子盒：420 g |
| 电气参数 |
|
| 模拟输出 |
通道1： 0 / 4-20mA，0-5/10V，热电偶J、K 通道2： 探头温度(0 - 5 V 或 0 - 10 V对应-20 - 180°C ), 报警输出 |
| 报警输出 |
24 V/50 mA（常开） |
| 可选 |
继电器： 2 x 60 V DC/42 V 交流； 0.4 A；光学隔离 |
| 数字输出（可选） |
USB、RS232、RS485（可选）、Modbus RTU (串行通信协议)、Profibus DP（现场总线多功能从站设计）、以太网 |
| 输出阻抗 |
mA Max 500 Ω （直流 8-36 V） mV Max 100 kΩ （纯阻抗负载） 热电偶20 Ω |
| 信号输入 |
可编程功能输入，用于外部发射率设置/环境温度补偿，触发（保持功能复位） |
| 电缆长度 |
1m（标准）、3m、8 m、15 m |
| 电源 |
直流8-36 V |
| 电流消耗 |
Max 100 mA |
