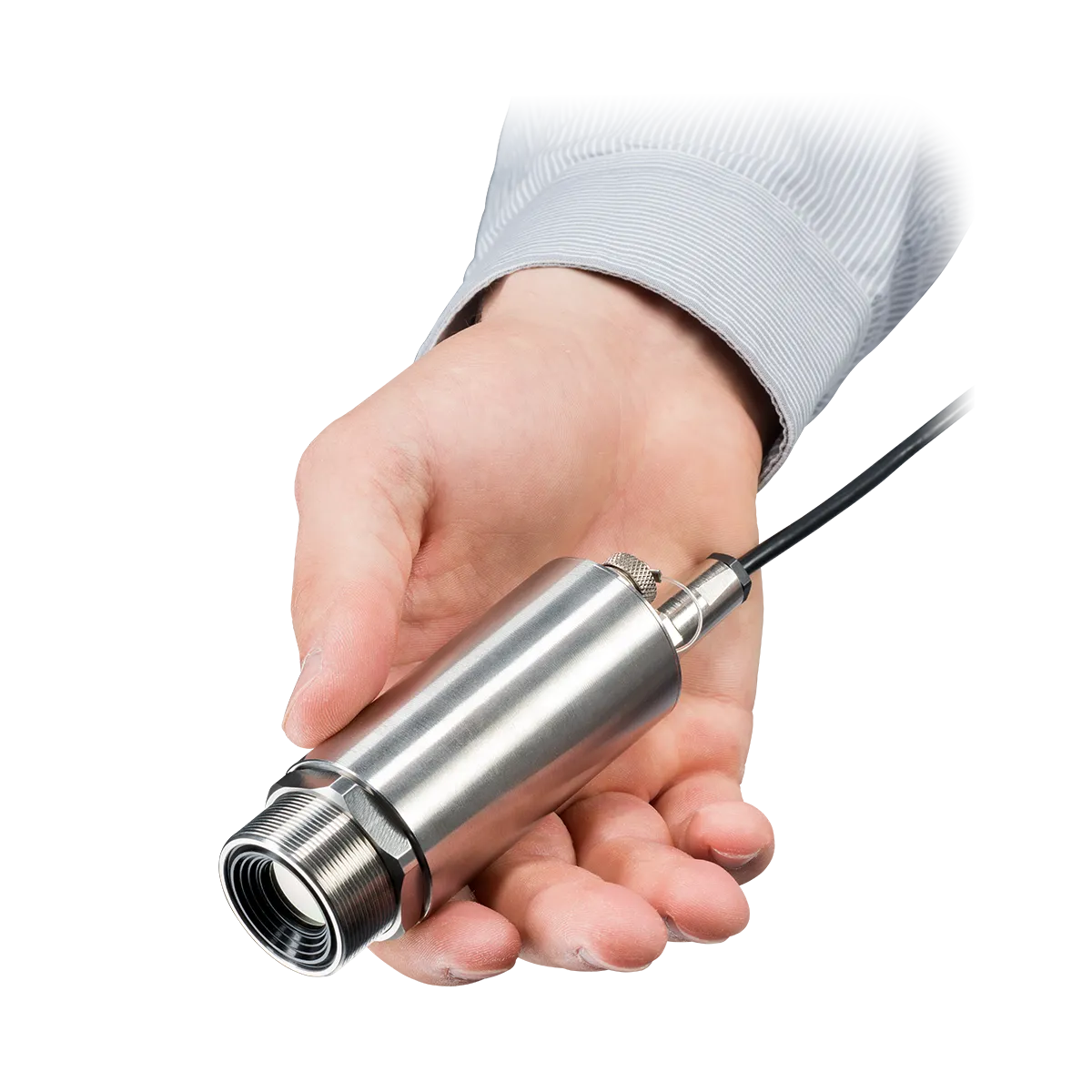

德国欧普士Xi80紧凑型红外热像仪
Optris Xi Compact 系列是一个革命性的红外热像仪系列，开创了经济实惠、高质量和精确的非接触式红外热像仪新时代。
在红外成像领域，Optris Xi Compact 系列凭借其非接触式温度测量能力大放异彩。这款前瞻性红外热像仪可在宽广的红外波长范围内工作，捕捉可见光谱以外的数据，实现精确的表面温度测量。
产品概述
工业用的Optris Xi 80结合了红外热像仪和红外测温仪的优势。 完整的80x80热成像图消除了寻找热点和单点温度传感器所需的繁琐定位。集成的点查找功能能够识别视野内的最热（或最冷）点，并自动处理和传输这些红外温度测量结果，无需外部计算机的帮助。 Xi 80具有广泛的光学范围，从80°广角镜头到12°长焦镜头。Optris Xi80的工业和坚固设计确保了在苛刻的工业环境中的可靠性。其实惠的价格使其成为替代现有固定红外点测温仪或用于OEM应用的最佳选择。
- 小型坚固的红外热像仪，具有电动对焦功能
- 距离与点比率高达190:1，具有瞄准功能
- 自主运行，具备自动点查找功能
应用领域
早期的火灾探查系统、注塑成型工业、汽车外部部件热成型过程。
技术参数
|
测温范围 |
-20°C – 100°C 0°C – 250°C 150°C – 900°C |
|
探测器类型 |
非制冷红外探测器 |
|
光学分辨率 @帧率 |
80×80 像素 50Hz |
| 光谱范围 | 8 ~ 14 µm (可选光学滤镜CO2 10.6 µm) |
| 视场角（FOV） |
依镜头焦距不同： 12.1 mm：12° × 12° 5.1 mm：30° × 30° 3.1 mm：55° × 55° 2.3 mm：80° × 80° |
| 调焦类型 | 自动调焦 |
| 热灵敏度（NETD） |
100 mK |
| 系统精度（环温= 23 ± 5°C） |
±2 °C 或 ±2 %，取较大者 |
| PC接口 |
USB 2.0 / 以太网 / PoE / RS 485 |
|
直接模拟输入/输出 |
1x模拟输出 (0/4-20 mA) 1x输入（模拟或数字）；电气隔离 |
|
过程接口（PIF） |
3个模拟输出（0/4-20 mA或0-10 V）3个报警输出 3个输入（模拟或数字）/⾃动故障防护（LED和继电器）*多可 堆叠3 个PIF；电气隔离 |
| 线缆长度 |
以太网 / RS485：20 m（可扩展至 100 m） USB: 1 m（标准）, 3 m, 5 m |
| 环境等级 |
IP67（NEMA-4） |
| 环境温度 |
0°C ~ 50°C |
| 图像处理 |
通过 PIXConnec软件，支持测量物体表面温度，区域设置，线扫描、事件捕获、合并、报警、比较功能、温度-时间图、温度分布、记录与播放、触发等功能。 |
| 功能 |
可独立自主工作，区域温度输出、报警等。 |
| 尺寸 |

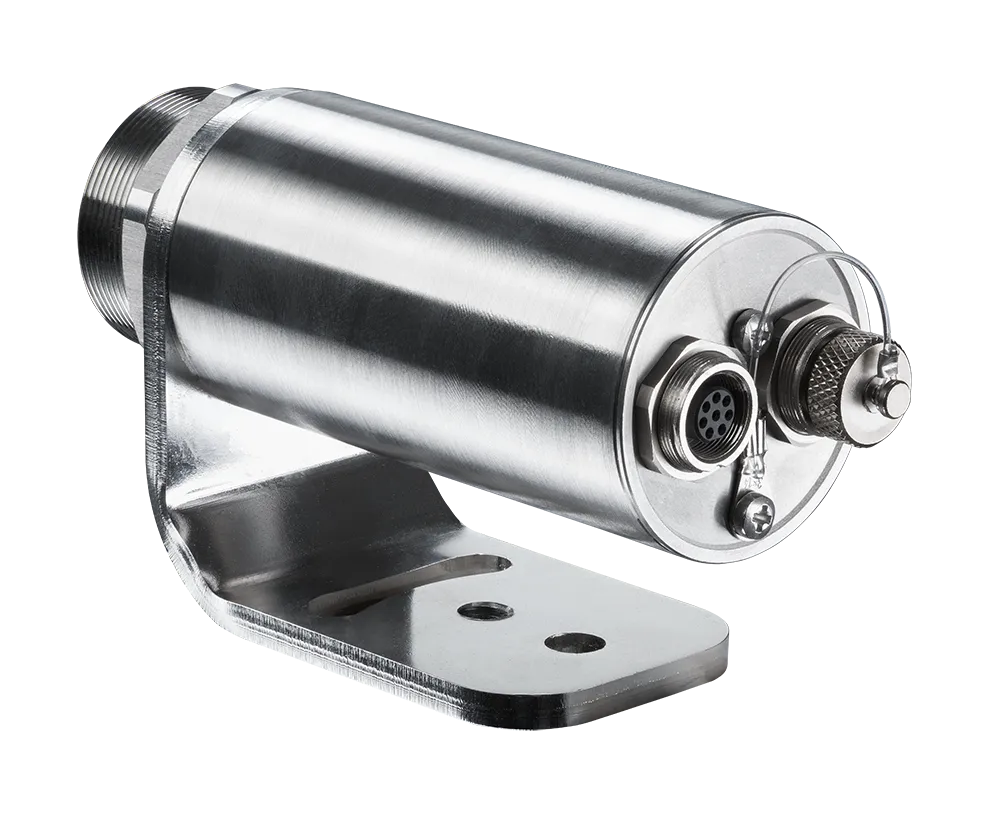

Ø 36 mm x 90 mm, (M30x1螺纹) |
| 供电电源 |
5 - 30 V DC / PoE / USB |
| 重量 |
210 g, (不含安装支架) |
